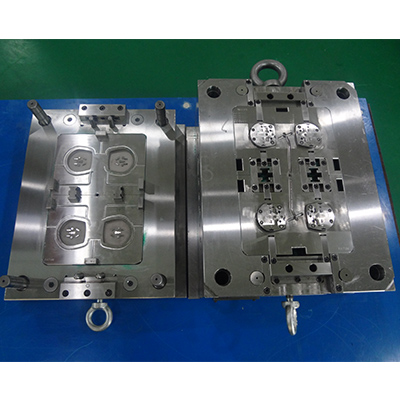

어댑터 충전기 주택 금형 496-1

금형 이름: 어댑터 충전기 주택 금형

부품 재질: PC

제품 크기: 58.3*57.9*8.6mm

제품 설명: 어댑터 충전기 주택 영국

몰드 캐비티: 4 개의 캐비티

금형 크기: 400*450*343MM

적합한 사출 기계: 160 톤

금형 캐비티 스틸: ASSAB8407

금형 주입 시스템: 콜드 러너 w/터널 게이트

금형 배출 시스템: 이젝터 핀

금형 사이클 시간: 26 의

금형 수명 주기: 500,000

리드 타임: 60 일

금형 특징: 8 슬라이더

어댑터 몰드는 또한 AC 충전기 몰드이며, HanKing은 많은 금형을 만들었습니다. 어댑터 몰드 또는 AC 충전기 몰드의 경우 부품 치수뿐만 아니라 외관이 중요합니다.

툴링 디자인에서 어떤 문제를 언급해야합니까?

첫째, 우리는 부품의 이별 라인, 캐비티 측의 이별 라인, 코어 측의 이별 라인을 선택해야하며 이별 라인에 대한 고객의 승인을 얻는 것이 매우 중요합니다.

금형 설계자는 제품의 구조와 고객의 요구 사항에 따라 게이트의 적절한 게이트 위치와 직경을 선택해야합니다. 이 충전기 금형의 경우 일반적으로 포인트 게이트를 사용하는 것이 좋습니다.

금형에서 플라스틱 어댑터를 해제하는 방법도 디자이너가주의 깊게 고려해야합니다. 디자이너는 제품이 금형 공동에서 부드럽게 빠져 나올 수 있도록 슬라이더, 리프터 및 배출 메커니즘을 사용하여 제품의 구조를 신중하게 연구해야합니다.

제조 팁: 슬라이더 이동 방향을 따라 차단 된 각도는 물론 제품 제거 방향을 따라 강철을 연마합니다.

일부 지역에서 금형 분출을 어렵게 만들 때 솔루션을 찾아 고객에게 제안서를 보냅니다.

• 복잡한 영역에 삽입하고 고객과 함께 삽입 핀의 분할 라인을 확인하십시오.

• 이젝터 핀, 이젝터 슬리브, 이젝터 블레이드 등의 메커니즘을 합리적으로 사용하면 이젝터 핀의 분포가 균일하고 균형을 이루어야합니다.

• 질감과 광택은 금형의 공동과 코어에서 다릅니다.

• 대부분의 경우 고객의 플라스틱 부품 도면은 초안 각도로 설계되지 않으므로 허용 범위 내에서 초안 각도를 늘릴 것을 제안해야합니다.

• 기둥의 벽 두께 때문에 싱크 마크를 피하기 위해 바닥 표면에 움푹 들어가야합니다.

• 디자이너는 갈비 나 구멍이 이젝터 핀을 넣을 수 없는지 확인해야합니다.

• 날카로운 강철은 피해야합니다.

한킹 몰드어댑터 충전기 몰드에 우수한 경험을 가지고, 우리는 다른 국가 표준, 좋은 물 냉각 아름다운 부분 표면을 얻기 위해 어댑터 몰드, 자동 배출.
