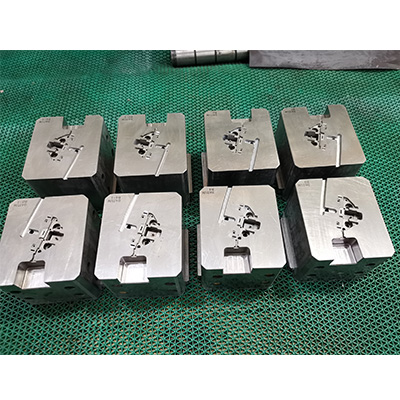

  • plug mold 49197 7b

플러그 금형

금형 이름: 플라스틱 사출 벽 플러그 금형

부품 재질: PBT GF15

제품 크기: 45.4*19.6*52.7mm

제품 설명: 플러그 CH 버전

몰드 캐비티: 4 개의 캐비티

금형 크기: 392*300*335 MM

적합한 사출 기계: 90 톤

금형 캐비티 스틸: ASSAB8407

금형 주입 시스템: 콜드 러너 필름 게이트

금형 배출 시스템: 이젝터 핀

금형 사이클 시간: 25

금형 수명 주기: 1,000,000

리드 타임: 30 작업 일

가격: 3000-10000

금형 기능: 두 코어


2 개의 코어가있는 플라스틱 사출 플러그 금형, 중국의 고품질 플라스틱 사출 벽 플러그 금형 제조 업체, HanKing은 다른 나라 플라스틱 플러그 금형, 미국, 스위스, 이탈리아, 아시아, 호주에서 경험을 쌓았습니다. 등.


우리는 이것을 플러그 몰드라고 불렀습니다. 실제로 어댑터 충전기와 떨어져 있습니다. 인서트 몰딩입니다. 금형에 넣을 금속 핀 인서트를 사용합니다.


이러한 종류의 금형의 경우, 이별 라인은 복잡하지 않지만 우리는 여전히 고객에 의해 확인되어야합니다. 내부 조립 부품으로 외관이 특별히 중요하지 않습니다. 냉간 주자를 사용하여 금형 비용을 절약 할 수 있습니다. 그리고 그 부분은 크고 두껍지 않으므로 필름 게이트를 사용하는 것이 좋습니다.


부품 구조에 따르면, 우리는 4 개의 슬라이더, 각 측면 2 개의 슬라이더를 제안합니다.


  • 슬라이더 분할 선을 확인하고 고객과 분할 선을 삽입합니다.

  • 삽입 핀의 위치를 균형을 잡으십시오.

  • 이젝터 시스템조차도 이젝터 핀 모양, 치수, 위치 균형을 의미합니다.


슬라이더에 슬라이드 이동 방향을 따라 드래프트 각도가있는 경우 캐비티 및 코어 측면에 대해서도 초안 각도 분석을 확인해야합니다. 일반적으로 초안 각도는 1 도 이상입니다.


디자이너가 벽 두께 분석을 할 때 벽 두께가 고르지 않은 경우 프로젝트 관리자에게 알려주십시오. 싱크 마크가 허용되는 경우 프로젝트 관리자가 고객과 논의합니다. 그러나 고객조차도 싱크 마크를 수락합니다. 가능한 한 싱크 마크를 제거하려고 노력해야합니다. 프로젝트 관리자는 금형 시험 중에 싱크 마크 문제를 피하기 위해 사출 매개 변수를 개선하고 최선을 다해야합니다.


부품 모양이 불규칙하며 얇은 스트립 모양이라고해야합니다. 이러한 종류의 부품은 플라스틱 지지대가 없기 때문에 성형 후 종종 구부러집니다. 디자이너는 냉각을 개선하는 방법에 대한 솔루션에 대해 생각해야합니다.
